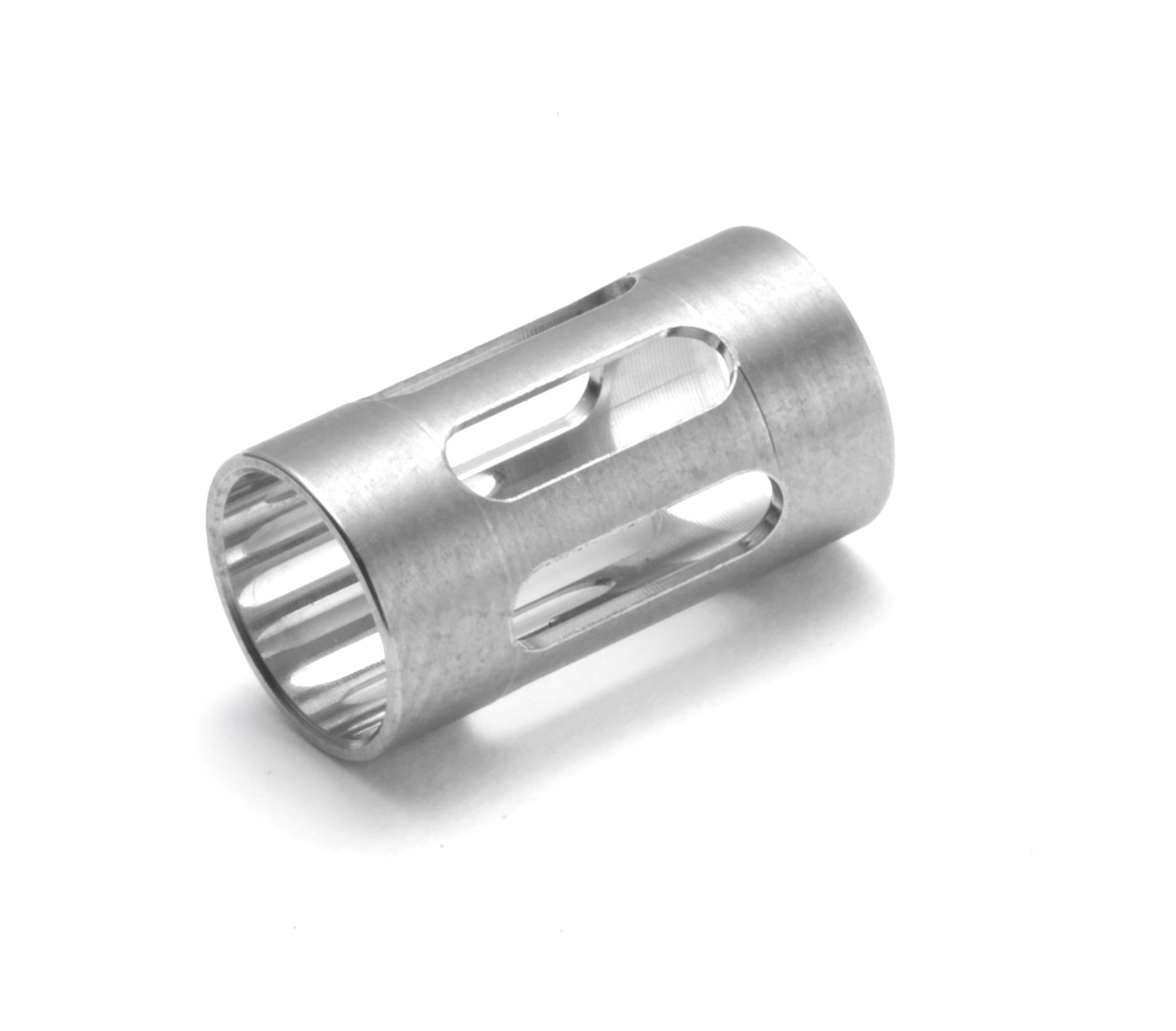

微細薄肉加工

２・５次元によるバリのない切削加工。

• 加工機ＣＩＴＩＺＥＮ ＣＩＮＣＯＭ Ｍ２０
• 加工材質ＳＵＳ３０３
• 表面処理無電解ニッケルメッキ
• 加工肉厚０．４５㎜
• 加工精度内外径 同軸度◎０.０１

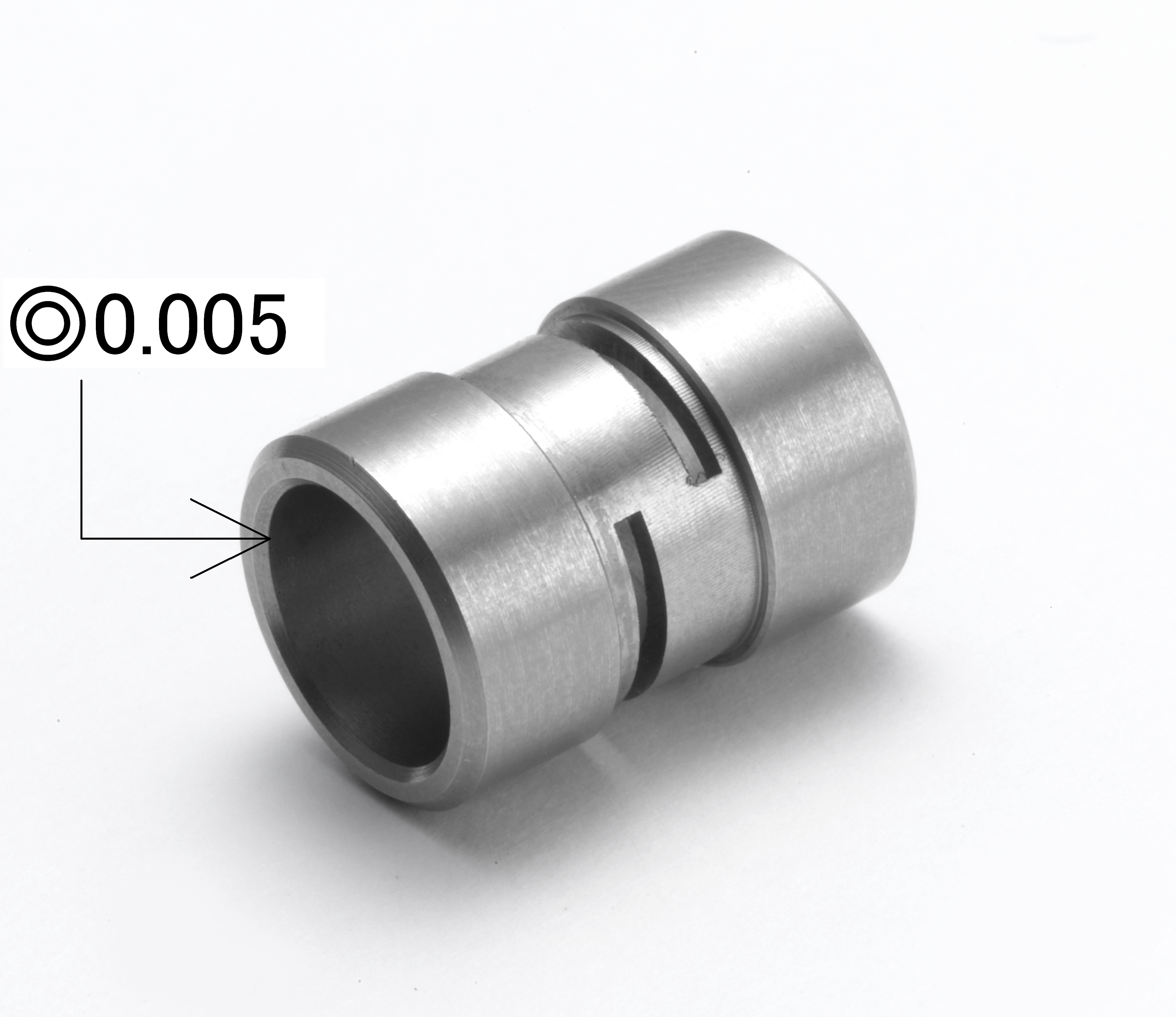

複合旋盤による高精度加工

研削工程を行なわず、切削のみでの精密部品加工

• 加工機ＣＩＴＩＺＥＮ ＣＩＮＣＯＭ Ｌ２０
• 加工材質ＳＵＳ３０３
• 加工精度内径φ９⁽⁺⁰‧⁰⁰⁷⁾₍₋₀.₀₀₂₎ 外径φ１２⁽⁺⁰‧⁰²⁰⁾₍₋₀.₀₂₅₎
• 内外径同軸度０．４５㎜
• 加工精度◎φ０.００５ⒶⒷ

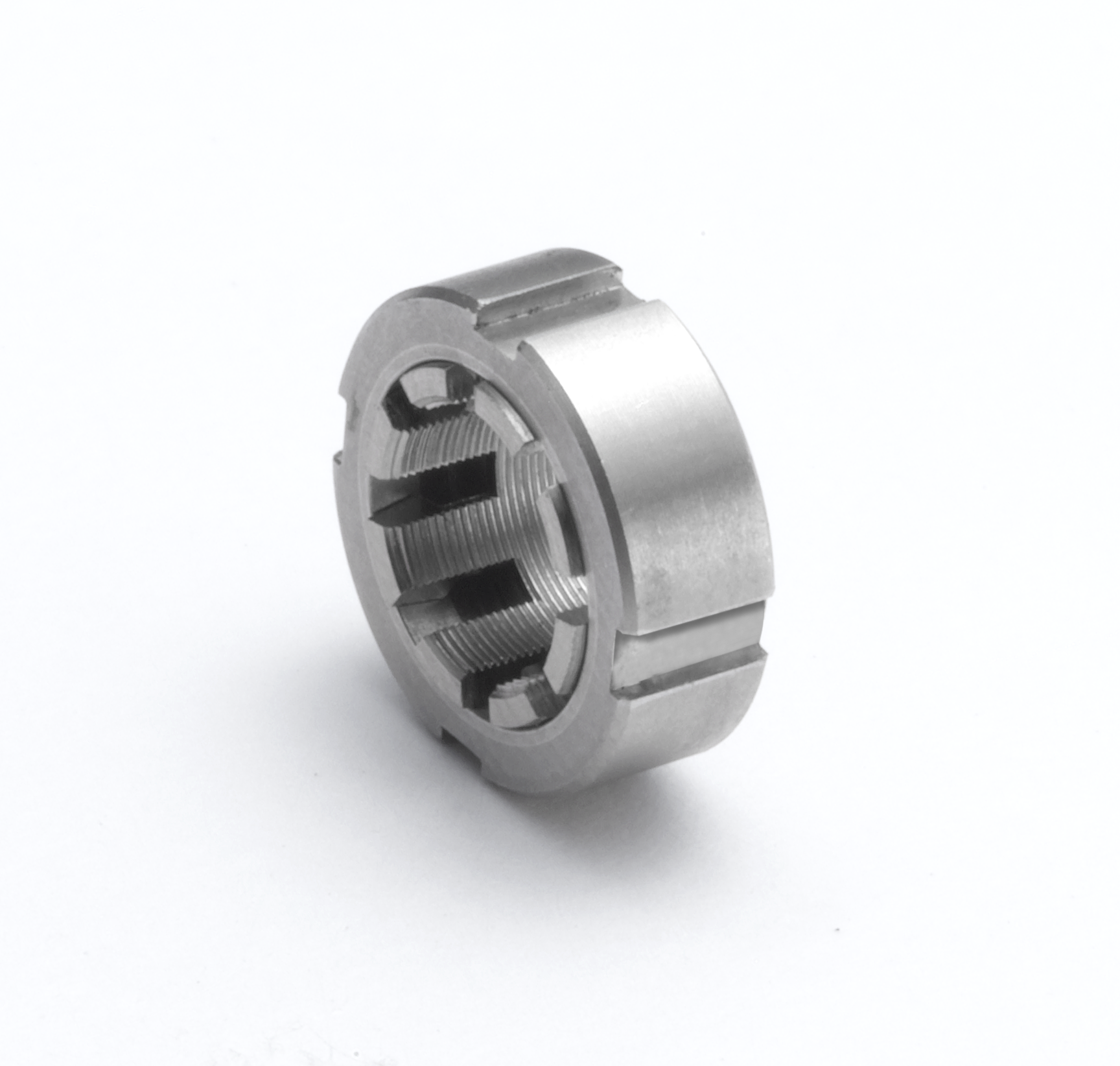

バリの出ない切削加工

２部品組付でチャック。

• 加工機①ＣＩＴＩＺＥＮ ＣＩＮＣＯＭ Ｍ２０
  ②ＣＩＴＩＺＥＮ ＣＩＮＣＯＭ Ｌ２０
• 加工材質①Ｓ４５ＣＨ ②ＳＵＳ３０３
• 表面処理①無電解ニッケルメッキ
• 旋盤加工内でバリ除去①部品と②部品の組合せがスムーズ
  ①に②を締め付ける事により内径が萎む

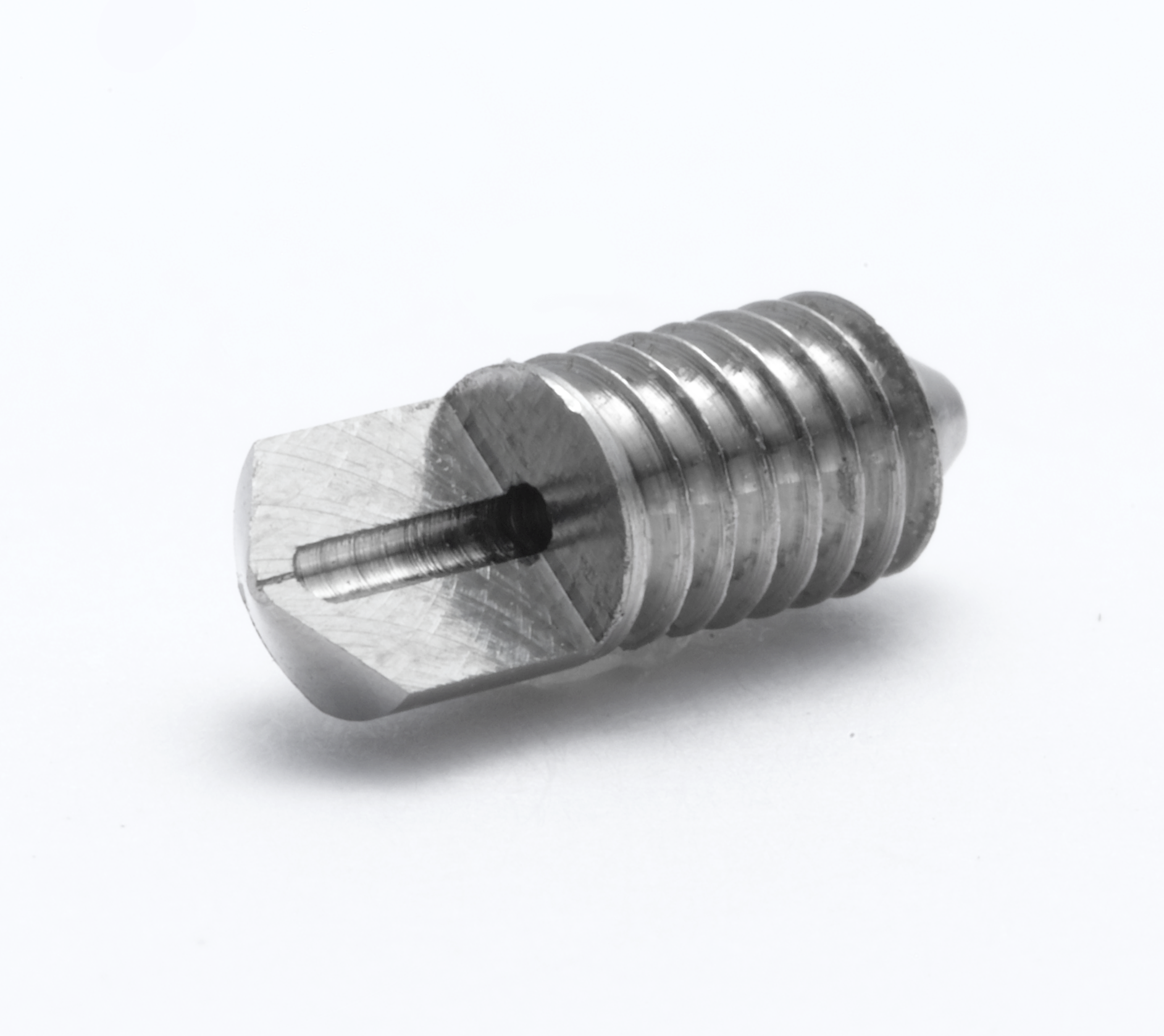

旋盤加工での小径穴明加工

• 加工機ＳＴＡＲ　ＳＶ１２
• 加工材質ＳＵＳ３０４
• 加工穴径φ０．１２７±０.００３
• 加工穴長さ０．５㎜
• 加工精度◎０.０１

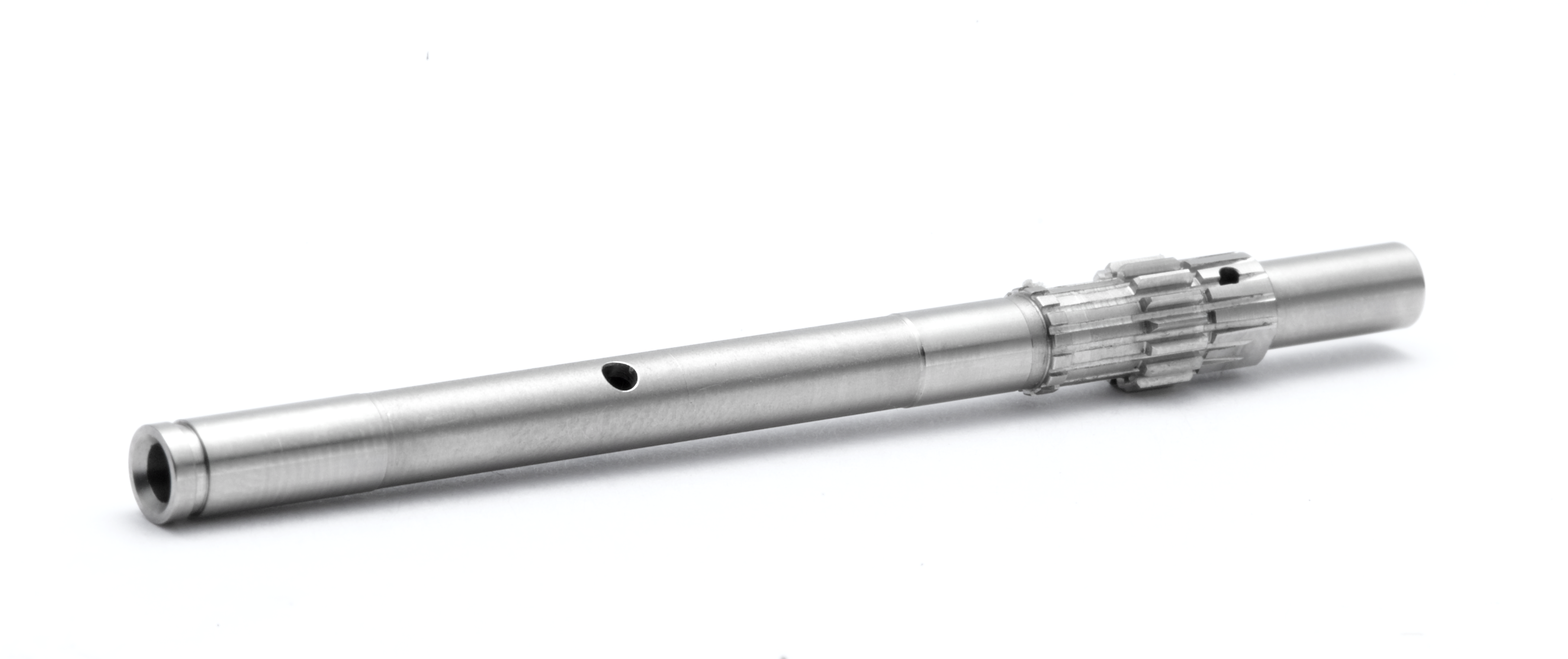

小径穴加工 高振れ精度

• 加工機ＣＩＴＩＺＥＮ ＣＩＮＣＯＭ Ｍ２０
• 加工材質ＳＵＳ３０３
• 加工穴径φ２．５１±０.０１
• 加工穴長さ６４㎜
• 歯車インボリュートＭ０.３４
• 同軸度外径に対し６４㎜穴長さ◎０.０１
